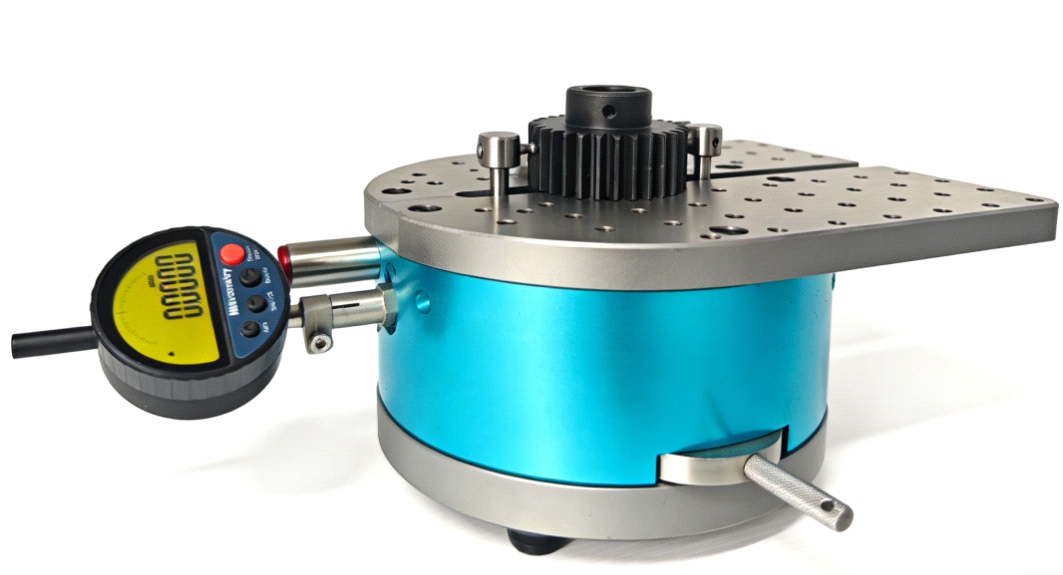

内外齿轮＆内外径测量仪采用独特的滑竿式测量结构，比传统滑架结构具有数倍的支点跨度；机构稳定性、刚性成倍加强。测杆滑动更加顺畅，测量力调整范围更加宽泛，容易得到更满意的测量力。长的行程范围使得量程内测量力更加均匀稳定。量具采用开放式设计，方便增加各种辅具，方便二次开发和多规格柔性应用。人性化的设计让操作者有极佳使用体验。

测量仪特征：

测量内容：内齿、外齿、内径、外径及沟道测量

测量方法：比较测量，需配备对应标件

测    量   力：置调力转盘，测力范围0-1ON

台面载荷：零件质量小于6KG（推荐值）

测杆总行程：大于20mm

测杆单向行程：大于10mm

校  准：专用校准件

附         件：定位挡块1件，测针支撑杆2支

显         示：显示量表装卡口径：φ8毫米；（建议量程≥20mm)

精度指标

重复性精度：≤002

线性：≤0.5％量程

技术参数：

内外齿轮（跨棒距）＆内外径测量仪量程参数
型号	齿轮跨球距（因模数影晌有差异） mm			直径测量 mm
		标准	附件扩展		标准	附件扩展
D200	内齿	50-180	30-180	内径	30-180	20-180
	外齿	0-135	0-165	外径	0-150	0-200
D300	内齿	50-300	30-300	内径	30-300	20-300
	外齿	0-280	0-300	外径	0-300	0-320
