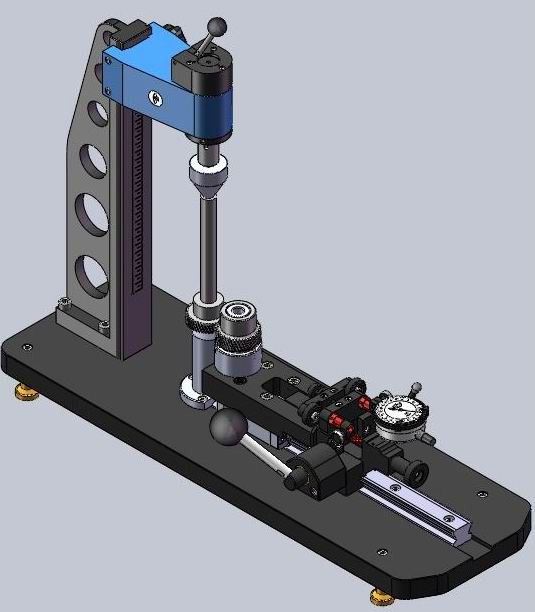

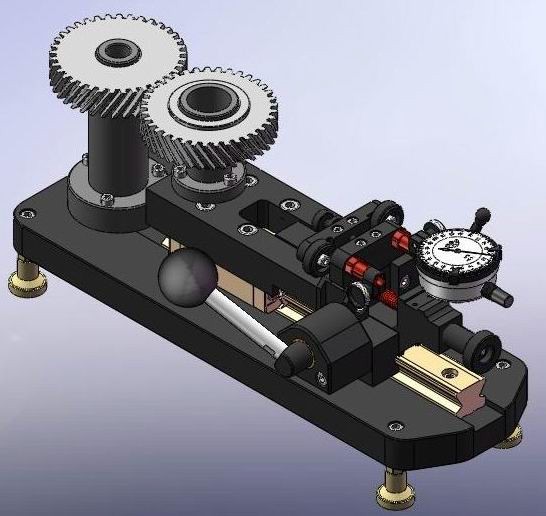

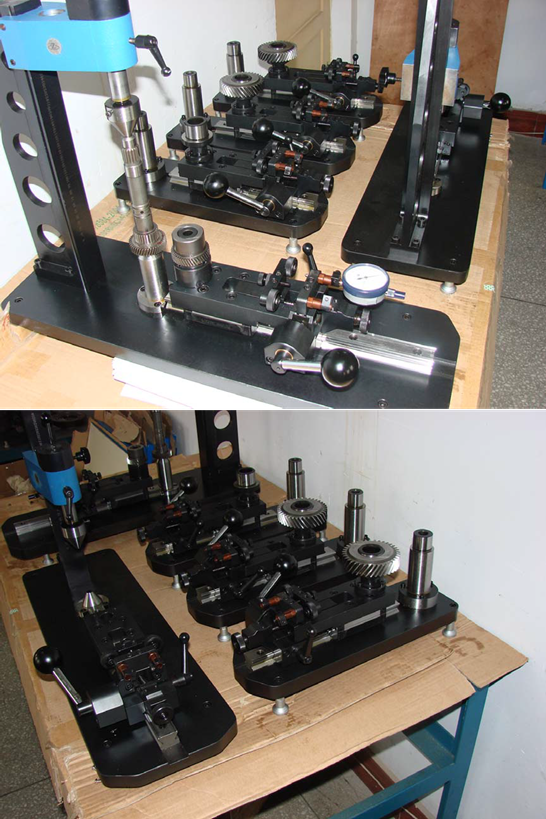

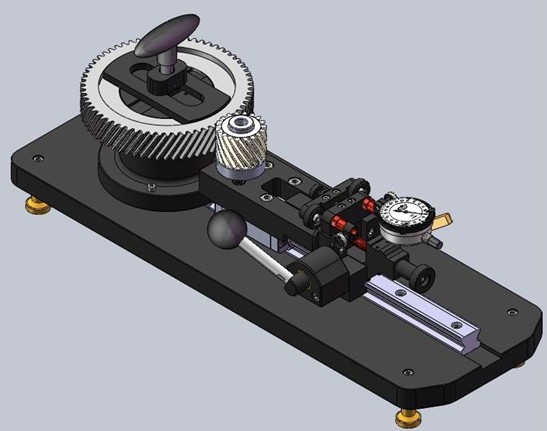

IMG01 齿轮双面啮合仪技术参数

简述：

本公司啮合仪引进美国专业公司原套设计技术，产品外形精巧美观，使用调整十分方便；全部采用模块化设计技术，可以确保位置调整一步到位。测量部采用特殊结构的矢力机构，可以让机构能在 0~12 磅测力之间进行连续线性调整；

必要时可以提供负向测力（改装为内M 值或R 值测量仪时）；测量机构采用日本专业直线导轨供应商（THK）的高精

密线性导轨进行传导；使用寿命长，精度稳定。

测量仪留有双接口，可以在进行常规啮合精度测试时，接入高频传感器和分析系统，实现对齿面状态进行监测。仪器工装接口采用法兰式设计，方便更换实现不同规格之间的快速切换；对于需要进行齿轮轴类进行测量时，需要进行而外要求，以便我们提供相应的工装。

IMG01 定位于手动简便现场测量，如果需要升级为电动测量需要重新要求或定制；

IMG 系列双啮仪基本参数：

测量范围：31.75~254MM （全称可调整）外形尺寸：不等

M 值：0.4~2.5 （可扩展，标准让位行程 14mm）最大负重：6.8 公斤

最大调整量程：254MM最大测量直径：254MM

中心距范围：31.75~203.2MM机构重复性精度：2.5um

测量系统匹配：Φ8 装卡直径的千分表、LVDT 或光栅尺
